| 加工定制：是 | 品牌：瑞森科技 | 类型：回火炉 |
| 订货号：RS-322 | 货号：RS-322 | 型号：RS-322 |
| 别名：真空气淬炉 | 适用范围：高合金产品、工具钢、高速钢以及不锈钢产品的处理 | 炉膛最高温度：800℃ |
| 工作温度：小于等于800℃℃ | 装载量：200kg | 工作室尺寸：300*200*200mm |
| 外形尺寸：跟设备炉型来订mm | 规格：RS-322 | 是否跨境货源：否 |
| 真空度：40*10-3 | 气冷压强：6PA-20PA | 压升率：0.5 |
1． 概述
加热室主要采用全金属屏结构，变形量少、热惯性小、适合低温回火使用、寿命长、易维护。采用镍带加热器、安装简便、故障率低。炉内前后均有可活动的隔热门，加热时关闭，防止热量损失;冷却时开启，构成高压气流通道，加快冷却速度。带有对流加热装置和快速冷却装置，升温时可充入惰性气体，开启对流加热装置，以实现低温段均匀对流加热，提高工作效率。快速冷却系统可有效控制工件变形量，加速工件冷却。电控系统采用PLC与可编程温度控制器的方式，实现全自动控制方式，操作灵活。
2． 技术规格和参数
有效工作区尺寸 （mm） 300×200×200（L×W×H）
温度(℃ ) 1320
装载量（kg） 80
炉温均匀性(±℃) 5 （850℃以上空炉 ）
加热功率（kW） 80 （***，节能型，环保型） 限真空度（Pa） 4.0×10-1（空炉状态下650-850度 ）(选配高真空可4.0×10-3)
冷却速度（min） 3（空炉从1200℃冷至350℃）
压升率(Pa/h) 0.5
气冷压强(bar) 6ba
冷却水消耗量( M3/h) 15～20（一般）
3． 标准结构

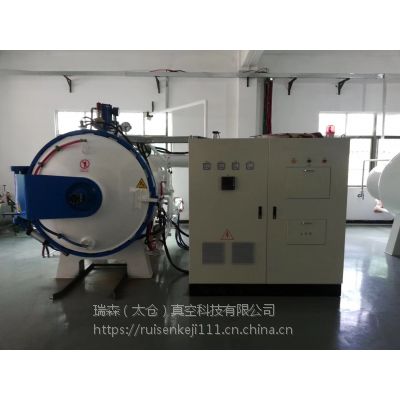

3.1 真空炉主机为卧式单室结构，由炉体、炉盖、加热室和强制循环气冷装置等组成。
3.1.1 炉体和炉盖为双壁水冷结构，内外壁采用碳钢制造。两层之间有夹缝，内通冷却水，前端与炉口法兰相连接， 后端与封头相连接，在炉体的后端留有与风冷电机相连接的法兰接口。在炉体的下部设计有炉体的支架，以便摆放炉体。炉体上共设有下述开孔：
* 抽空用开孔
* 电极开孔
* 热电偶开孔
* 充气开孔
* 压力测量开孔
* 安全阀安装开孔
* 其它附助开孔
* 前炉门***排污孔，
* 炉体下部***排污孔
3.1.2 炉体与炉门之间的密封设计为锁圈双向密封，密封圈安装于炉门法兰的凹槽中，可以***真空炉在负压和高压气冷时的密封。
3.1.3 加热室由隔热层、加热元件、料台等部分组成。
* 隔热层为三层石墨毡与高温定型石墨硬毡20mm组成的方形结构。石墨毡由钼螺钉固定在加热室框架上，内衬石墨硬毡由钼杆钼销固定在框架上。加热室为上下均匀冷却方式，前后均设有隔热门，隔热门的结构与隔热层相同。
* 加热元件采用石墨管，加热元件沿加热室内壁圆四同均匀分布，可***长期使***、寿命长，同时能***加热的均匀性。
* 炉床由石墨制成，两根平行分布的炉床上设有AL2O3制成的垫片，以使料筐与炉床隔离。
3.1.4 在真空炉后端装有（***一组高效散热器）高流率鼓风机和热交换器等组成的快速冷却系统：
* 大功率电机，该电机功率为55kW，高效快速。
